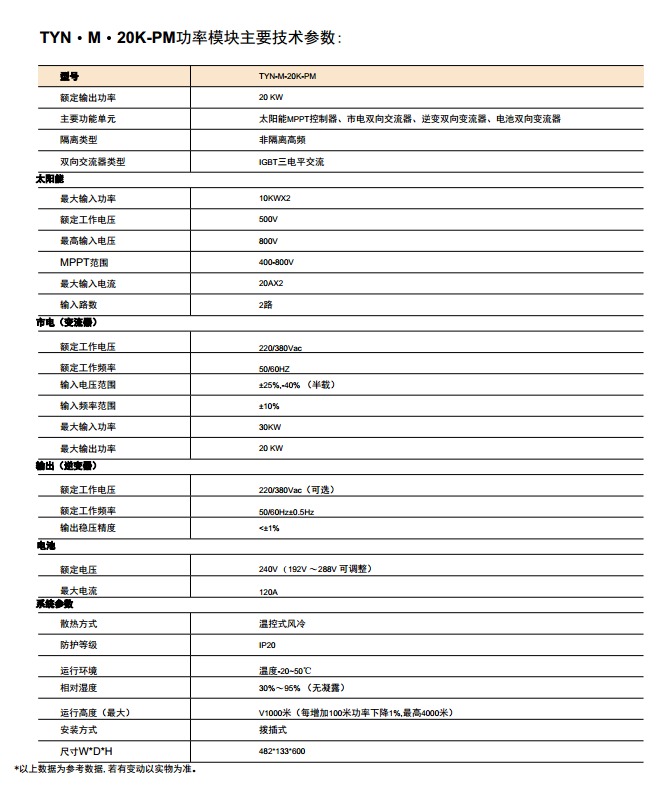

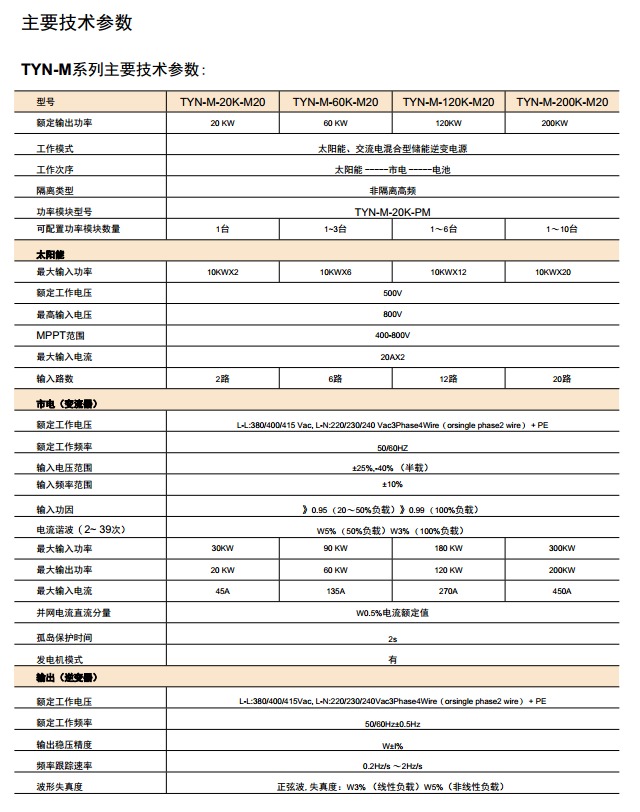

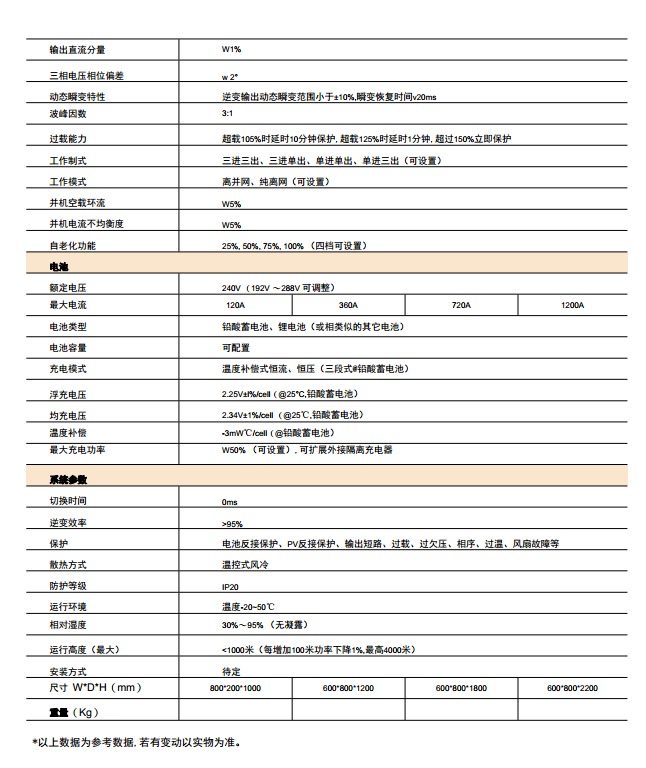

BK-TYN-M系列多制式模块化太阳能混合逆变电源
应用环境
适用于无电网或电网电力不稳定的地 区，广泛应用于偏僻山区、无电区、
海岛 以及通讯、交通、工厂、学校、酒店、商业 和家用等等应用场所的太
阳能并网发 电、离网发电、储能系统等。
TYN - M系列模块化多制式混合型太阳能逆变器是航天柏克公司针对新
能源需求而设计的一款特种智 能化多功能电源，内部由太阳能MPPT控制
器、充电器、整流器、逆变器、静态转换开关、主控制电路和显 示报警电
路等组成。根据不同的工作模式，可工作太阳能并网发电、太阳能离网供电、太阳能储能、错峰 储能、UPS供电、后备供电等
不同的应用环境。
该电源白天利用太阳能通过逆变器为用户负载供电，同时给蓄电池充电，储存电能，有剩余的能量通过 并网逆变器回馈给电网；
当太阳能不足时，太阳能和市电或电池组共享供电给负载；当太阳能没有时通 过市电供电；当市电和太阳能都没有时，转为电池
后备逆变供电，当电池能量快耗尽时，发出发电机启动 信号启动发电机，然后转为发电机供电。内部线路采用微处理器控制自动
侦测管理，第6代超低损耗 IGBT逆变器，高效率、低失真，大屏幕液晶显示，更人性化，更直观明了。太阳能MPPT控制，最
大效率利 用太阳能。智能化电池管理，延长电池的使用寿命。
为了适应不同的供电环境，该电源采用多制式设计，可适用于单相或三相。用户通过简易的设置即可实 现三相电输入,三相电输
出；三相电输入，单相电输出；单相电输入，单相电输出或单相电输入三相电输 出的用电需求。
主要性能特点
• 在线工作模式设计，高速的静态开关切换。
• 采用多制式设计，满足用户的不同制式供电需求。
• 采用多馈能式变流电路架构，可将太阳能、市电、电池的能量自由分配。
• 适应市电的宽范围输入，输入整流电路采用双向变流电路。即可将市电输入整流供电给逆变器,也可以将太阳能的剩余能量 回馈电网。
• 电池充放电路，采用双向变换电路。合理的控制充放电，同时还能吸收瞬时负载能量反灌。电池输入端增加限流软启动电路， 减小上电时的浪涌电流。
• 采用总线M PPT控制技术,提高太阳能的效率,具有防反接，防反灌设计。
• 混合型负载设计，适用于电脑、仪器、设备以及家用电器设备等。
• 采用大屏幕人性化的触摸屏LCD+LED状态指示。流程图运行状态直观显示，智能图标的触摸按钮，表格式的数据资料、事件记 录显示，中英文可选菜单
操作。
• 模块化设计,方便扩容，冗余提高系统可靠性。还可以分期投资。减少现场维修（如有故障时，只需现场更换模块）缩短维 护时间。
• 智能数字化控制技术：
采用高速DSP微控制器和可编程逻辑器件来实现电路控制，参数设定、运行管理、先进的自检和自侦测功能，可对电路板上的 所有独立电路连接进行自检
和故障分析。经过数码变换的正弦波电压，及完美运行的新方案,满足您的实际需要。
• 采用第六代高速低损耗IGBT和三电平变流技术，工作效率高，可靠性高。
• 优越的负载特性：
完全满足从0到100%负载的跃变,而无需切换到旁路,并保护输出稳定可靠。
• 完善的保护功能：
输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报 警功能。
• 高性能的动态特性：
采用瞬时控制方式和有效值等多种反馈控制，既实现了高动态调节又减小输出电压失真度。
• 可选配的电池巡检模块：
可对单个的参数进行测量，并在显示板上显示出来。如有电池故障立即报警,通知管理员。
• 智能侦测功能：
该系统的微处理器时对所有的电源状态、断路器状态，熔断器状态和所有的电路工作状态进行在线侦测，如有故障立即保护 并报警通知管理员。
• 智能通讯：
RS232和RS485通讯端口真正实现多用途通讯和远程监视；
可选配的云监控卡、SNMP卡，实现远程监控和网络管理；
可选的干接点接口，采用无源接点实现对逆变器的状态监控。
